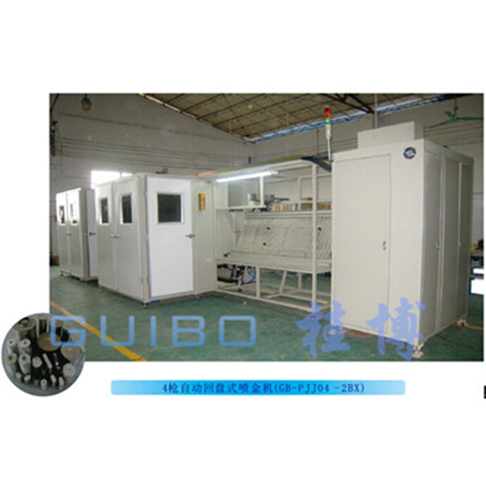

產品名:	4槍自動回盤式噴金機（GB-PJJ04 -2BX）
參數:	見下文

產品 描述

概要說明：

本機適用于金屬化薄膜電容器芯子的噴金，噴鋅或鋅錫合金絲皆可。噴金時噴頭作XY軸直線移動料盤不動，采用全數控式伺服運動確保噴金層厚薄一致及可調；每槍各一個獨立的噴金室，各噴金室有自動門隔離密閉，有效避免干涉作用影響噴金質量；料盤作多工位流水線式間歇移動，移動機構為往復步進撥位機構，確保機器長期使用的穩定性，同時易于維護及清理；噴槍采用雙通電模式提高噴槍的穩定性，幾乎無斷弧現象；本機除裝芯子外全部實現自動化生產，自動下料及回盤，且上料簡單輕松節省人力；機器外無粉塵及噪音污染。

技術參數：

噴金材料                            鋅/鋅錫合金

材料直徑                            1.5-2.0MM

噴金次數                            1-6次（各把槍可分別設置）

噴槍數量                            4頭（6頭或8頭可選）

上下掃描范圍                     0-600MM可設定

左右掃描范圍                     0-600MM可設定

設備電源                            380V三相四線50HZ

設備功率                            30KW（裝機容量）

壓縮空氣流量                     0.5-0.8Mpa   6立方/分鐘

生產效率                            約1盤/6分鐘（厚度：0.5MM計）

料盤有效面積                     540MM*540MM

噴頭前后距離                     80-280MM可調

控制系統                            PLC+觸摸屏，故障中文顯示

噴金電壓                            DC:18V-32V可調

噴金電流                            30A-120A可調

噴槍移動速度                     0-10米/min可調

工作流程：

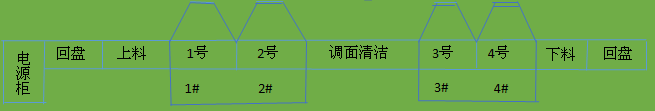

如圖：1號、2號、3號、4號代表相應噴金室，1#、2#、3#、4#代表噴槍，料框在上料位人工裝料完后自動進入1號噴金室，先由噴槍1進行噴金（細顆粒），1#噴槍噴完后進入2號噴金室由2#噴槍噴金（粗顆粒），然后自動進入調面室進行清灰調面（自動旋轉180度），清灰后進入3號室由3#噴槍噴金（細顆粒），3#噴槍噴完后自動進入4號噴金室由4#噴槍噴金（粗顆粒），4號槍噴完后自動進入下料工位自動下料，下料后料盤自動回到上料位等待上料。
